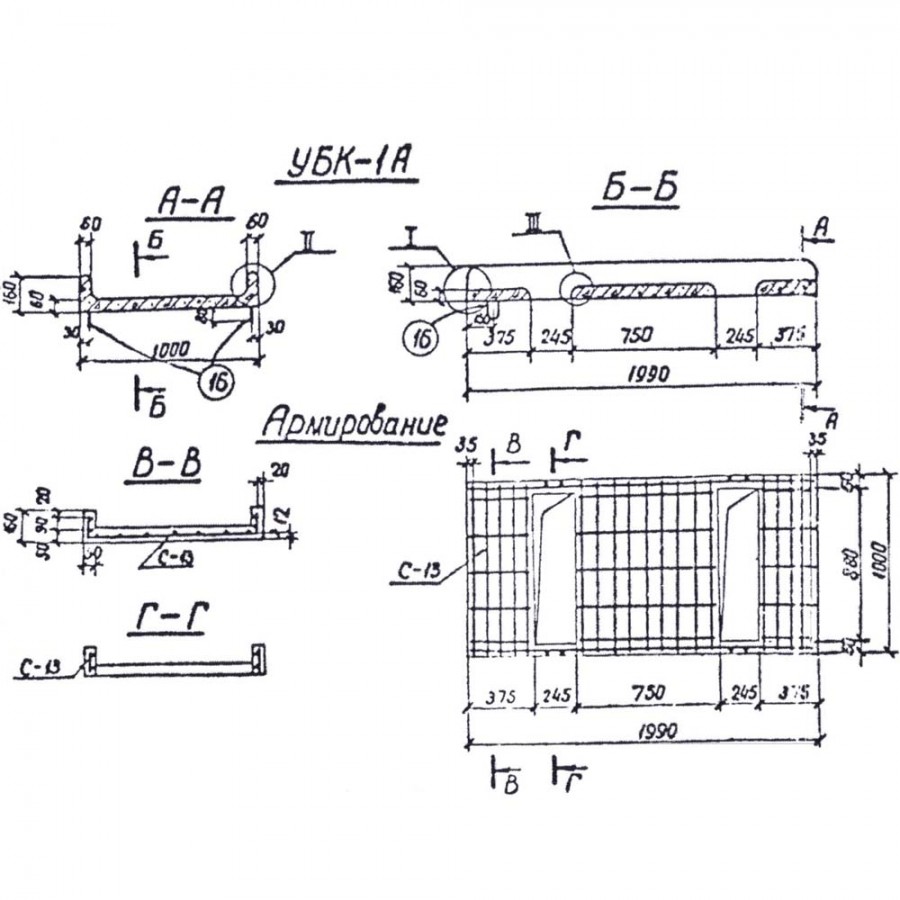

Лоток УБК-1А (1.99х1.00х0.16), серия 3.407-102 выпуск 1 -

это железобетонная плита прямоугольной формы, в поперечном сечении представленной в виде буквы «П» с короткими «ножками»,  с прямоугольными сквозными отверстиямы вдоль торцовых сторон.

Характеристика УБК-1А:

• Длина: 1990 мм.
• Ширина: 1000 мм.
• Высота: 160 мм.
• Вес: 275 кг.
• ГОСТ, Серия: Серия 3.407-102 выпуск 1
• Объем бетона: 0,11 м3
• Геометрический объем: 0,3184 м3

Особенности и преимущества лотков УБК 1а:

Лотки кабельных каналов УБК-1А являются незаменимыми компонентами в современном строительстве. Эти кабельные лотки должны соответствовать строгим требованиям по прочности, надежности и долговечности, поскольку их применяют в ключевых сферах, таких как укладка подземных коммуникаций и инженерных сетей, а также в системах гидротехнического водоотведения. Изделия изготавливаются из высокопрочных материалов, что обеспечивает их устойчивость к механическим повреждениям и воздействию агрессивных сред. Это делает их идеальным выбором для строительства в сложных геологических условиях. Лотки УБК 1а также отличаются простотой монтажа, что значительно сокращает время на установку и снижает затраты на выполнение работ. Лотки УБК-1А предназначены для применения в регионах с высокой сейсмической активностью, достигающей 9 баллов по шкале Рихтера.

Маркировка и стандарты:

Лотки кабельных каналов маркируются в соответствии с принятым Регламентом - Серией 3.407-102. Основное обозначение включает тип изделия и размерный ряд, что позволяет легко идентифицировать необходимую модель. Система маркировки помогает строительным компаниям быстро находить нужные изделия и упрощает процесс закупки. Принятые условные обозначения лотков состоят из буквенно-цифровых групп. Обозначают тип конструкции, порядковый номер и расчетную эквивалентную нагрузку. Лотки с закладными изделиями имеют в маркировке букву «а».

Расшифровка лотка УБК.1 А ( 1990х 1000х 160 мм), где:

• УБК – универсальный кабельный лоток;
• Цифра – типоразмер изделия;

Маркировочные знаки находятся на боковой стороне лотка, кроме марки также указаны масса и дата изготовления железобетонного изделия.

Сферы применения Лотка УБК 1а:

Лотки УБК-1а находят широкое применение в различных отраслях. Лотки УБК 1а предназначены для прокладки подземных коммуникаций и инженерных сетей, а также активно используются в гидротехнических системах водоотведения. Они используются для прокладки кабельных сетей и коммуникаций, а также при обустройстве строительных шахт и лифтов. В энергетическом строительстве они служат для наземной или подземной прокладки кабелей малого потока. Кроме того, лотки активно применяются в строительстве аэродромных плит и других сооружений, где необходима высокая степень герметичности и безопасности. Их использование в распределительных станциях, работающих под высоким напряжением, особенно актуально, так как это обеспечивает защиту кабелей от внешних воздействий и предотвращает возможные аварийные ситуации. Эти изделия представляют собой высокопрочные конструкции, обладающие отличными эксплуатационными свойствами, что делает их монтаж удобным и быстрым. Именно поэтому лотки УБК -1а получили популярность и широкое применение в строительной отрасли. Главной функцией лотков УБК -1 а является обеспечение герметичности и безопасности готового канала. Они также часто применяются при строительстве распределительных станций, функционирующих под высоким напряжением, так как лотковые элементы надежно защищают кабельные сети. При прокладке кабелей от электростанций также задействуются лотки кабельных каналов. Монтаж осуществляется на железобетонные бруски, а при обслуживании лотков достаточно снять крышки для выполнения необходимых технических работ.

Технология производства Лотка УБК 1а:

Лотки для кабельных каналов типа УБК 1а представляют собой армированные железобетонные конструкции, изготовленные из специальных высокопрочных бетонов .
Использование данных бетонов обусловлено агрессивными эксплуатационными условиями.Они должны обладать повышенной прочностью и стойкостью к воздействию атмосферных явлений и грунтов. Кроме того, бетоны для лотков УБК 1а должны характеризоваться коррозионной стойкостью и низкой водопроницаемостью.
Требования к прочности бетона определяют класс не менее М100 по сжатию, а также В15 и В20 по классу прочности на сжатие.  Для обеспечения морозостойкости используется бетон марки не менее F100 и F200, а для водонепроницаемости – марки W4 и W6 с дополнительной гидрофобизацией.
Ввиду эксплуатации лотков в условиях повышенной кислотности грунта, а также в обычных грунтах, они дополнительно обрабатываются антикоррозионными составами.

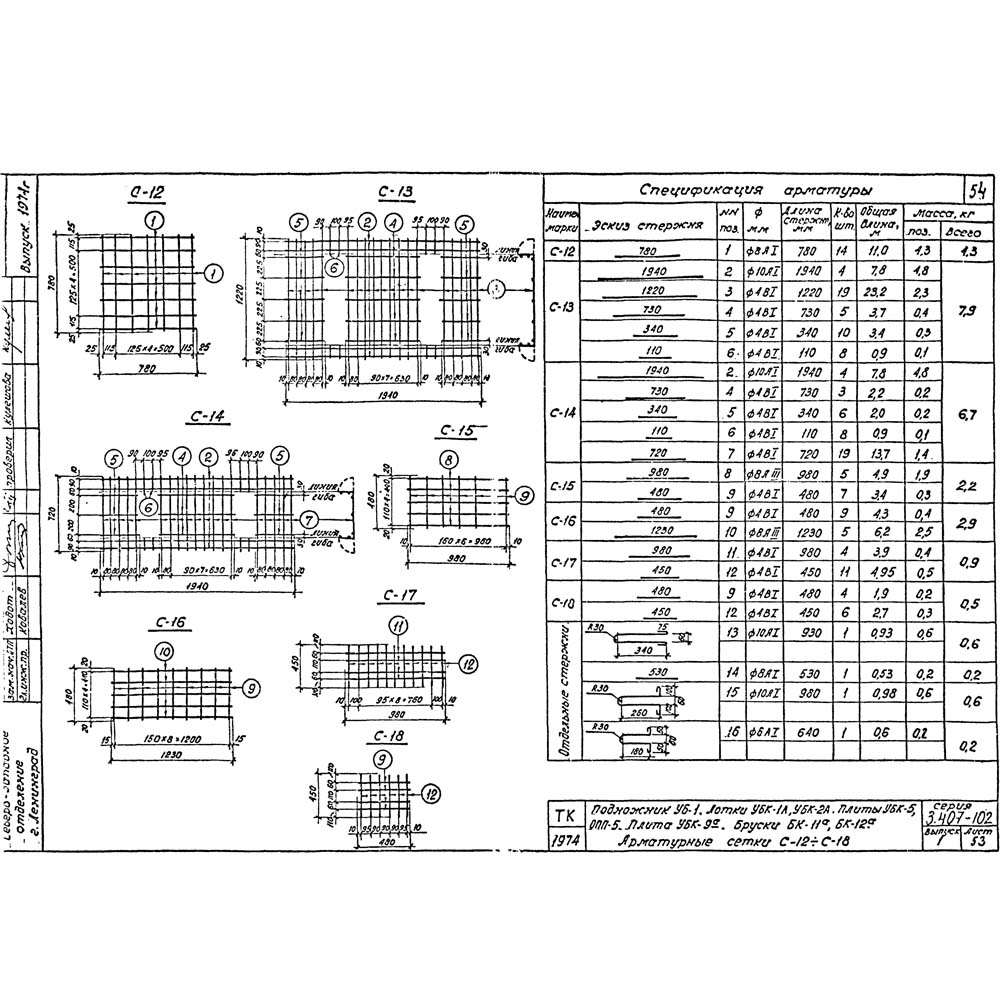

Для повышения прочности лотки армируются стальными стержнями класса A-I и A-III по ГОСТ 5181-82.Толщина защитного слоя бетона должна составлять не менее 15-20 мм. В качестве закладных деталей используются стержни диаметром 16 мм. Арматурная сетка типа С13 также подвергается обработке антикоррозионными составами для усиления защиты.

Транспортировка и хранение:

Лотки кабельных каналов УБК 1 а транспортируются с использованием специализированного автотранспорта, способного перевозить грузы до 20 тонн. Для предотвращения механических повреждений во время перевозки лотки надежно фиксируются. Хранение осуществляется в виде штабелей. Между слоями лотков прокладываются доски, которые размещаются на торцах изделий и в тех местах, где находятся монтажные петли. Эти монтажные петли также служат для подъема лотков на высоту.

Заключение:

Лотки кабельных каналов УБК 1а – это высокопрочные и надежные изделия, которые отвечают современным требованиям строительной отрасли. Их применение в различных сферах, от энергетики до гидротехнических систем, делает их незаменимыми в процессе прокладки коммуникаций. Простота монтажа и высокая степень защиты обеспечивают долговечность и безопасность эксплуатации, что в конечном итоге способствует успешному завершению строительных проектов.

Купить Лоток кабельных каналов УБК 1а оптом и в розницу можно на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам (смотрите контакты), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

ООО "ППТК "ЭНЕРГОСТОРОЙ" производит кабельные лотки УБК-1А и УБК-2А.  Как один из крупных производителей железобетонных изделий на юге России, гарантирует качество, наличие на складах и оптимальные цены на лотки кабельных каналов УБК-1А. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области . В остальные регионы по договоренности.
