Плита на лоток П1-5

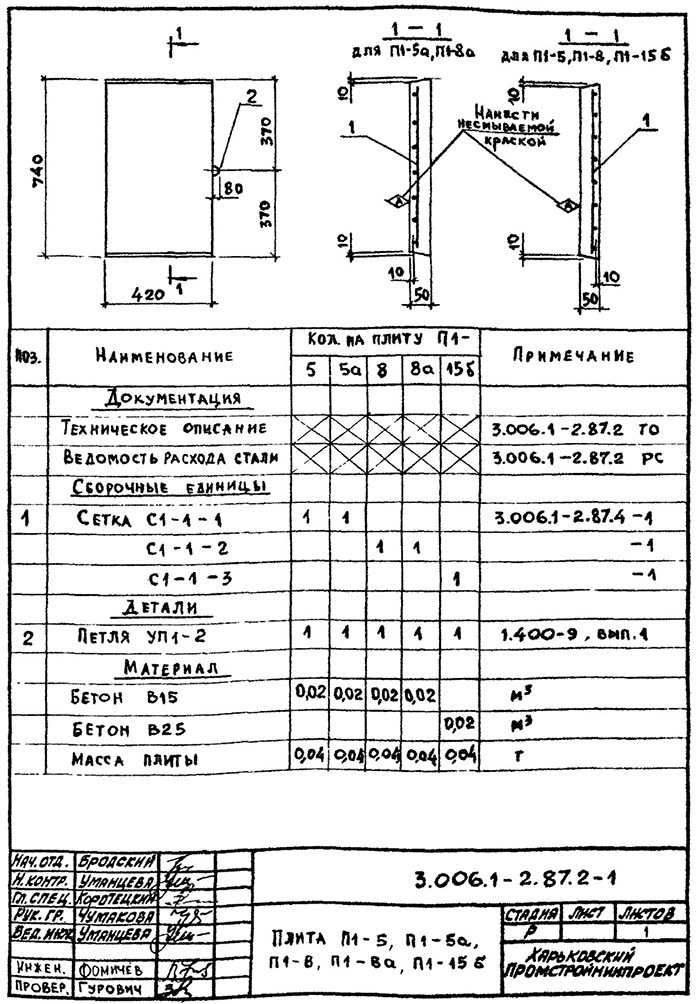

Плита перекрытия П1-5 (0,74х0,42х0,05), серия 3.006.1-2.87.2-

Плита перекрытия лотков и каналов, обозначаемая как П 1-5, представляет собой специализированный строительный элемент, предназначенный для надежного перекрытия каналов и тоннелей, в том числе тепловых камер, сформированных из лотковых элементов.

Характеристика:

• Длина: 740 мм.
• Ширина: 420 мм.
• Высота: 50 мм.
• Вес: 40 кг.
• ГОСТ, Серия: серия 3.006.1-2.87.2
• Объем бетона: 0,02 м3
• Геометрический объем: 0,0155 м3

Назначение:

Главная функция этой короткой плиты – обеспечение герметичности и всесторонней защиты подземных инженерных коммуникаций. Она предотвращает разрушение изоляции кабелей и труб, защищает от обвалов грунта и препятствует проникновению влаги, что критически важно для бесперебойной работы коммуникационных систем. Основное назначение плит перекрытия заключается в закрытии лотков после укладки в них инженерных коммуникаций. Это предотвращает попадание посторонних предметов, защищает коммуникации от механических повреждений и способствует поддержанию температурного режима внутри канала.

Маркировка плит перекрытия П 1-5 состоит из комбинации букв и цифр, согласно Серии 3.006.1-2.87:

• П – плита перекрытия каналов из лотковых элементов;
• -1 – порядковый номер размера;
• д - доборная;
• -5 – индекс расчетной нагрузки в тс/м2;
• а – плита днища каналов.
• Маркировка, а также дата изготовления и масса изделия наносится на торцевой грани плиты.

Монтаж:

Установка плит П 1-5 осуществляется непосредственно на лотки, после чего они надежно скрепляются между собой посредством сварки металлическими скобами. Интересной особенностью является возможность использования этих плит в качестве днища каналов при условии, что лотки устанавливаются сверху, в перевернутом положении. Это расширяет область применения и позволяет создавать более гибкие и адаптируемые инженерные решения. Геометрически плита представляет собой прямоугольную плоскую плиту. Примечательно, что верхняя грань плиты может быть незначительно меньше нижней. Эта конструктивная особенность является продуманным инженерным решением, позволяющим более эффективно распределять вертикальную нагрузку, возникающую от веса грунта и других внешних воздействий. Применение плит П 1-5 не ограничивается подземными сооружениями; они успешно используются в надземных каналах, а также в каналах, прокладываемых под полотнами автомобильных и железных дорог. Глубина залегания таких каналов может варьироваться от 0,5 до 6 метров, что подразумевает значительные нагрузки на плиты.

Материалы и производство:

Способность выдерживать колоссальные нагрузки обеспечивается за счет использования высокопрочного тяжелого бетона марки В15 (соответствующего М200-300) и качественного армирования сталью классов А-I и А-III. Армирование выполняется с помощью сварных сеток и каркасов из стержневой арматуры и проволоки. Для обеспечения дополнительной защиты от коррозии арматурный каркас располагается под защитным слоем бетона толщиной 15-20 мм. Все параметры и технические требования к изготовлению плит П 1-5 регламентированы проектной документацией, в частности, серией 3.006.1-2.87, выпуск 2. Согласно этой документации, доборные плиты имеют стандартную длину 740 мм и ширину 420 мм, соответствующую стандартной ширине рядовых плит. Толщина плиты составляет 50 мм. Особое внимание уделяется защите плит от коррозии, особенно в условиях эксплуатации под воздействием грунтовых вод. Для достижения этой цели в бетонную смесь вводятся специальные антикоррозионные присадки, существенно продлевающие срок службы плит и обеспечивающие надежность всей инженерной системы. Таким образом, плита П 1-5 – это не просто строительный элемент, а надежное и долговечное решение, гарантирующее целостность и защиту подземных коммуникаций в самых различных условиях эксплуатации, от относительно небольших нагрузок до значительных, испытываемых при прокладке коммуникаций под авто- и железнодорожными путями. Ее конструкция, прочность и надежность обеспечиваются грамотным сочетанием высококачественных материалов и передовых технологий производства. Применение современных добавок в бетонную смесь дополнительно повышает ее долговечность и устойчивость к агрессивным воздействиям окружающей среды, гарантируя беспроблемную работу инженерных сетей на протяжении длительного времени. Все это делает плиту П 1-5 незаменимым элементом при строительстве современных инженерных коммуникаций.

Применение:

Плиты перекрытия П для лотков Л находят широкое применение в различных областях строительства и инженерии:

• Прокладка кабельных линий в подземных коммуникациях;
• Устройство дренажных систем;
• Строительство теплотрасс и водопроводов;
• Обустройство промышленных объектов и инфраструктурных проектов.

Эти изделия обеспечивают надежность и безопасность эксплуатации инженерных сетей, защищая их от внешних воздействий и обеспечивая доступ для обслуживания и ремонта.

Плиты перекрытия П подходят на лотки Л1:

Преимущества:

Использование плит перекрытия П для лотков Л имеет ряд существенных преимуществ:

1. Прочность и долговечность: Благодаря использованию высококачественного бетона и арматуры, плиты перекрытия способны выдерживать значительные нагрузки и служат длительное время без потери эксплуатационных характеристик.
2. Устойчивость к воздействию окружающей среды: Бетонные плиты обладают высокой стойкостью к коррозии, химическим веществам и атмосферным осадкам, что делает их идеальным выбором для использования в агрессивных средах.
3. Легкость монтажа: Простота конструкции и стандартизированные размеры позволяют быстро и легко устанавливать плиты перекрытия, минимизируя затраты времени и труда.
4. Универсальность: Плиты перекрытия подходят для различных типов лотков и каналов, что расширяет область их применения и повышает гибкость проектировочных решений.
5. Безопасность: Надежное закрытие лотков препятствует несанкционированному доступу к коммуникациям, обеспечивая защиту от вандализма и случайных повреждений.

Заключение:

Плиты перекрытия П для лотков Л являются важным элементом современных строительных технологий, способствующим созданию надежных и функциональных инженерных систем. Их высокие технические характеристики, удобство монтажа и долговечность делают эти изделия востребованными в различных отраслях строительства и инфраструктуры.

Транспортировка и хранение:
Во избежание повреждений и порчи при перемещении, транспортные мероприятия осуществляют специальным автотранспортом, удерживающим пластины в горизонтальном положении с обязательной фиксирующей рамкой между каждым слоем. Между отдельными единицами подкладок укладывают деревянные доски. Допустимая высота хранения таких изделий в штабеле ограничена величиной в 2,5 метра.

Приобретение: Плиту перекрытия П1-5 (0,74х0,42х0,05), серия 3.006.1-2.87.2 можно приобрести на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам ( смотрите контакты), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

ООО " ППТК " Энергострой", являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальные цены на плиты перекрытия П1-5 (0,74х0,42х0,05), серия 3.006.1-2.87.2. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области. В другие регионы по договоренности.
