Плита перекрытия П20д-3

Плита перекрытия П20д-3 (0,74х2,46х0,14), серия 3.006.1-2.87 -

Плита перекрытия лотков и каналов, обозначаемая как П20д-3, представляет собой специализированный строительный элемент, предназначенный для надежного перекрытия каналов и тоннелей, в том числе тепловых камер, сформированных из лотковых элементов.

Характеристика:

• Длина: 740 мм.
• Ширина: 2460 мм.
• Высота: 140 мм.
• Вес: 640 кг.
• ГОСТ, Серия: серия 3.006.1-2.87
• Объем бетона: 0,25 м3
• Геометрический объем: 0,2549 м3

Назначение:

Главная функция этой короткой плиты – обеспечение герметичности и всесторонней защиты подземных инженерных коммуникаций. Она предотвращает разрушение изоляции кабелей и труб, защищает от обвалов грунта и препятствует проникновению влаги, что критически важно для бесперебойной работы коммуникационных систем. Основное назначение плит перекрытия заключается в закрытии лотков после укладки в них инженерных коммуникаций. Это предотвращает попадание посторонних предметов, защищает коммуникации от механических повреждений и способствует поддержанию температурного режима внутри канала.

Железобетонная плита П20д-3 (0,74х2,46х0,14), серия 3.006.1-2.87 применяется для перекрытия лотков Л23, Л24, Л25 при строительстве лотковых каналов. Лотки изготавливается по серия 3.006.1-2.87 выпуск 1.

Маркировка плит перекрытия П20д-3 состоит из комбинации букв и цифр, согласно Серии 3.006.1-2.87:

• П – плита перекрытия каналов из лотковых элементов;
• -20 – порядковый номер размера;
• д - доборная;
• 3 – индекс расчетной нагрузки в тс/м2;
• а – плита днища каналов.
• б-  плита внутрицеховых каналов с малым заглублением верха перекрытия менее 0,3 м.
• Маркировка, а также дата изготовления и масса изделия наносится на торцевой грани плиты.

Монтаж:

Установка плит П20д-3 осуществляется непосредственно на лотки, после чего они надежно скрепляются между собой посредством сварки металлическими скобами. Интересной особенностью является возможность использования этих плит в качестве днища каналов при условии, что лотки устанавливаются сверху, в перевернутом положении. Это расширяет область применения и позволяет создавать более гибкие и адаптируемые инженерные решения. Геометрически плита представляет собой прямоугольную плоскую плиту. Примечательно, что верхняя грань плиты может быть незначительно меньше нижней. Эта конструктивная особенность является продуманным инженерным решением, позволяющим более эффективно распределять вертикальную нагрузку, возникающую от веса грунта и других внешних воздействий. Применение плит П20д-3 не ограничивается подземными сооружениями; они успешно используются в надземных каналах, а также в каналах, прокладываемых под полотнами автомобильных и железных дорог. Глубина залегания таких каналов может варьироваться от 0,5 до 6 метров, что подразумевает значительные нагрузки на плиты.

Материалы и производство:

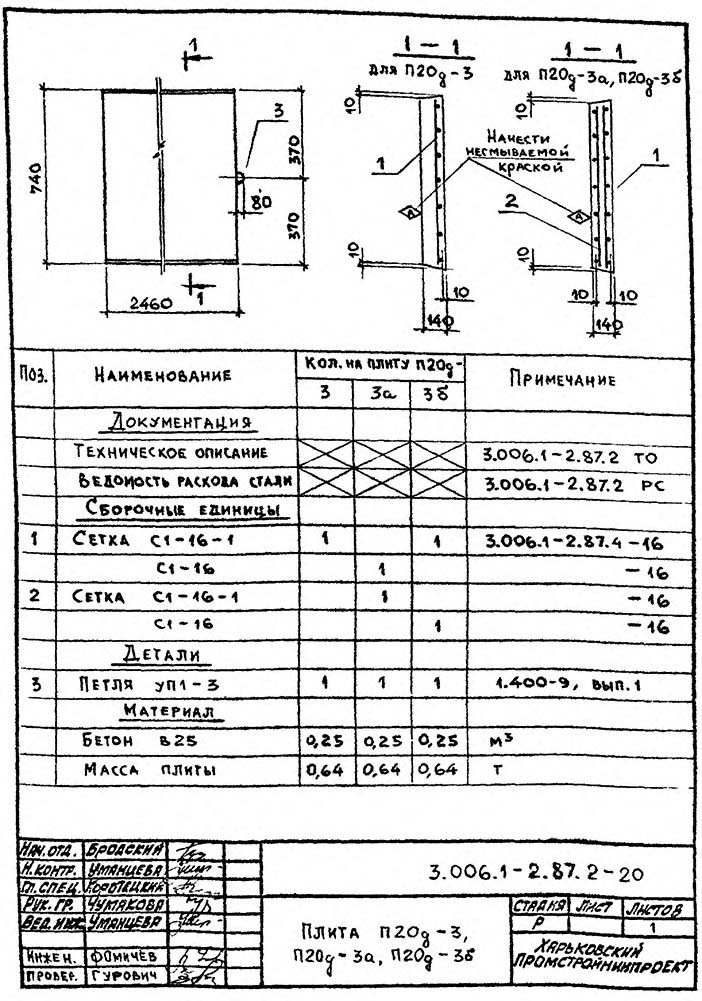

Способность выдерживать колоссальные нагрузки обеспечивается за счет использования высокопрочного тяжелого бетона марки В25 (соответствующего М200-300) и качественного армирования сталью классов А-I и А-III. Армирование выполняется с помощью сварных сеток и каркасов из стержневой арматуры и проволоки. Для обеспечения дополнительной защиты от коррозии арматурный каркас располагается под защитным слоем бетона толщиной 15-20 мм. Все параметры и технические требования к изготовлению плит П20д-3 регламентированы проектной документацией, в частности, серией 3.006.1-2.87, выпуск 2. Согласно этой документации, доборные плиты имеют стандартную длину 740 мм и ширину 2460 мм, соответствующую стандартной ширине рядовых плит. Толщина плиты составляет 140 мм. Особое внимание уделяется защите плит от коррозии, особенно в условиях эксплуатации под воздействием грунтовых вод. Для достижения этой цели в бетонную смесь вводятся специальные антикоррозионные присадки, существенно продлевающие срок службы плит и обеспечивающие надежность всей инженерной системы. Таким образом, плита П20д-3 – это не просто строительный элемент, а надежное и долговечное решение, гарантирующее целостность и защиту подземных коммуникаций в самых различных условиях эксплуатации, от относительно небольших нагрузок до значительных, испытываемых при прокладке коммуникаций под авто- и железнодорожными путями. Ее конструкция, прочность и надежность обеспечиваются грамотным сочетанием высококачественных материалов и передовых технологий производства. Применение современных добавок в бетонную смесь дополнительно повышает ее долговечность и устойчивость к агрессивным воздействиям окружающей среды, гарантируя беспроблемную работу инженерных сетей на протяжении длительного времени. Все это делает плиту П20д-3 незаменимым элементом при строительстве современных инженерных коммуникаций.

Применение:

Плиты перекрытия П для лотков Л находят широкое применение в различных областях строительства и инженерии:

• Прокладка кабельных линий в подземных коммуникациях;
• Устройство дренажных систем;
• Строительство теплотрасс и водопроводов;
• Обустройство промышленных объектов и инфраструктурных проектов.

Эти изделия обеспечивают надежность и безопасность эксплуатации инженерных сетей, защищая их от внешних воздействий и обеспечивая доступ для обслуживания и ремонта.

Преимущества:

Использование плит перекрытия П для лотков Л имеет ряд существенных преимуществ:

1. Прочность и долговечность: Благодаря использованию высококачественного бетона и арматуры, плиты перекрытия способны выдерживать значительные нагрузки и служат длительное время без потери эксплуатационных характеристик.
2. Устойчивость к воздействию окружающей среды: Бетонные плиты обладают высокой стойкостью к коррозии, химическим веществам и атмосферным осадкам, что делает их идеальным выбором для использования в агрессивных средах.
3. Легкость монтажа: Простота конструкции и стандартизированные размеры позволяют быстро и легко устанавливать плиты перекрытия, минимизируя затраты времени и труда.
4. Универсальность: Плиты перекрытия подходят для различных типов лотков и каналов, что расширяет область их применения и повышает гибкость проектировочных решений.
5. Безопасность: Надежное закрытие лотков препятствует несанкционированному доступу к коммуникациям, обеспечивая защиту от вандализма и случайных повреждений.

Заключение:

Плиты перекрытия П для лотков Л являются важным элементом современных строительных технологий, способствующим созданию надежных и функциональных инженерных систем. Их высокие технические характеристики, удобство монтажа и долговечность делают эти изделия востребованными в различных отраслях строительства и инфраструктуры.

Транспортировка и хранение:
Во избежание повреждений и порчи при перемещении, транспортные мероприятия осуществляют специальным автотранспортом, удерживающим пластины в горизонтальном положении с обязательной фиксирующей рамкой между каждым слоем. Между отдельными единицами подкладок укладывают деревянные доски. Допустимая высота хранения таких изделий в штабеле ограничена величиной в 2,5 метра.

Приобретение: Плиту перекрытия П20д-3 (0,74х2,46х0,14), серия 3.006.1-2.87 можно приобрести на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам ( смотрите контакты), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

ООО " ППТК " Энергострой", являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальные цены на плиты перекрытия П20д-3 (0,74х2,46х0,14), серия 3.006.1-2.87. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области. В другие регионы по договоренности.
