1.2.85 Лоток ЛК 300.60.45-2

серия 3.006.1-8. Выпуск 1-1

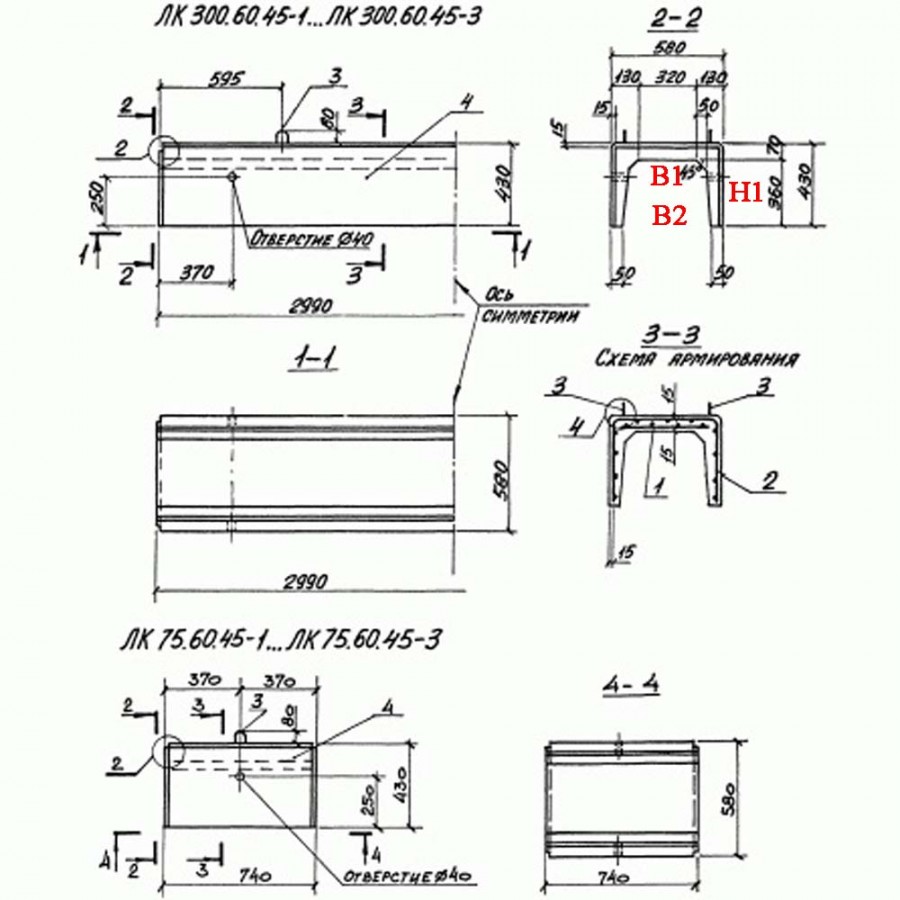

Лоток ЛК 300.60.45-2 Лотки ЛК
- +
Купить
   +Цена от 3860 ₽


Характеристики:
Длина 2990 мм
Ширина580 мм
Высота 430 мм
Масса680 кг
Бетон м30.27
B1320 мм
B2480 мм
H1360 мм




Лотки каналов ЛК 300.60.45-2 - это железобетонные изделия П-образной формы производимые, согласно Серии 3.006.1-8 Каналы и тоннели сборные железобетонные из лотковых элементов. Выпуск 1-1. Трассы. Лотки. Железобетонные армированные лотки каналов ЛК прочные и долговечные и поэтому, находят свое применение и важную роль в области гражданского и промышленного строительства.

Лотки каналов ЛК 300.60.45-2 широко применяются для подземной и надземной прокладки теплотрасс, трубопроводов небольшого диаметра, кабелей всевозможного назначения и различной протяженности. Различные коммуникационные системы надежно защищены от механических повреждений, благодаря канальным лоткам.

 При строительстве зданий, автодорог прокладывают коммуникации, выполняющие всевозможные функции, с применением железобетонных лотковых элементов. Лотки кабельные прокладывают как снаружи здания, так и внутри.

 П-образная форма железобетонных лотков позволяет обеспечить надежную защиту трубопровода с трех сторон от внешних воздействий. Герметичность канала и полная изоляция проложенных внутри коммуникаций обеспечивают плиты перекрытия лотков. Лотки каналов ЛК перекрывают плитами перекрытия ПТ одинакового размера по высоте и длине. Бетонные каналы из лотковых элементов выполняют важную функцию при прокладывании трубопроводов в различных грунтах с наличием грунтовых вод. Трубы, кабели каналов, различные коммуникации надежно защищены в герметично закрытых лотках каналов ЛК.

По серии 3.006.1-8 выпускаются плиты перекрытия ПТ, которые используются для перекрытия лотков канала ЛК 300.60.45, ЛК 75.60.45:

Наименование

Назначение

Нагрузка

Длина, мм

Ширина, мм

Высота, мм

Вес, т

Объем бетона м3

Плита перекрытия ПТ 36.60.8

ЛК 300.60.45,
ЛК 75.60.45

6, 9,12,15

360

580

80

0,043

0,017

Плита перекрытия ПТ 75.60.8

3,6,9,15

740

580

80

0,085

0,034

В крупных заводах или на цехах железобетонные лотки каналов служат для пропуска жидкостей. Не по назначению используются лотки каналов в сельских местностях, как каналы для проточной воды.

Рекомендуется установка лотков каналов в сейсмически опасных зонах, включительно до 9 баллов, способных выдерживать несущие нагрузки до 15 тс/м2 , согласно серии 3.006.1-8. выпуск 1-1. При небольших землетрясениях, возможно разрушения коммуникаций или трубопроводов, поэтому предлагают соорудить каналы лотковых  железобетонных элементов для прокладки инженерных сетей.

С использованием сборных железобетонных элементов, значительно ускоряется и облегчается работа в строительстве каналов.

Процесс обслуживания и эксплуатации, проложенных в железобетонных каналах трубопроводов достаточно простой. Для замены или ремонта труб, раскапывают канал, сдвигают плиту перекрытия и можно без повреждения бетонных лотков и плит выполнить монтажные работы. Железобетонные лотки и плиты долговечны в эксплуатации, не имеют срока службы.

ООО «ППТК «ЭНЕРГОСТРОЙ» производит железобетонные лотки для каналов высокого качества, которые легко монтируются и в несколько раз уменьшают расходы на строительство дорог.

Монтаж, погрузочно- разгрузочные работы бетонных лотков ЛК выполняются специальной техникой из за достаточно большого веса и габаритных размеров. Для удобства подъема изделия на высоту, конструкцией предусмотрены монтажные петли. При литье лотка, монтажные петли монтируются в тело лотка. После установки бетонных лотков, петли загибают или вовсе срезают.

Универсальность железобетонных лотков, позволяет монтаж данных изделий осуществить даже при минусовой температуре воздуха. Для защиты от грунтовых вод и химических веществ, перед началом строительства, лотки ЛК обрабатывают специальными растворами. Далее швы между лотками заливаются мастикой и гидроизолируются. Укладку бетонных лотков необходимо проводить на подготовленное основание из песка толщиной 10 см с небольшим уклоном для отвода случайных вод.

 Маркировка изделия ЛК 300.60.45.2

  • ЛК - лоток каналов
  • 300 - номинальный размер лотка вдоль канала, L (см)
  • 60 - номинальный размер лотка по ширине канала B (см)
  • 45 - номинальная высота лотка, H (см)
  • 2 - индекс, характеризующий тип элемента по армированию.
  • Дополнительный буквенный индекс "а", характеризующий наличие закладных изделий (кроме строповочных петель)

Размеры и модификация железобетонных лотков зависит от их назначения и размеров прокладываемых коммуникаций.

ООО «ППТК «ЭНЕРГОСТРОЙ» производит широкий ассортимент лотков ЛК и плит перекрытия каналов в соответствии с требованиями норм и стандартов, указанных в серии 3.006.1-8. Каналы и тоннели сборные железобетонные из лотковх элементов. Выпуск 1-1. Трассы. Лотки.

В маркировке изделий указываются габаритные размеры лотка - длина, ширина и высота. К примеру, лоток ЛК 300.60.45 имеет размеры соответственно 2990х580х430.

Лотки каналов ЛК производиться методом вибропрессования с применением тяжелых бетонов. Марка бетона М200, соответствует по прочности и сжатию классу В15 плотностью 2400 кг/м3, морозостойкость не менее F300, водонепроницаемость – не менее W4. Объем бетона класса В15 на лоток ЛК 300.60.45-2 составляет 0,27 м3, вес изделия 680 кг. При изготовлении лотков ЛК используют стальные сварные сетки, каркасы и качественный бетон тяжелых марок. На изготовление каркаса применяется арматура классов А-I и А-II по ГОСТ 5781-82 и Вр-I по ГОСТ 6727-80. Для закладных деталей используется сталь марки С245 ГОСТ 27772-88, анкера закладных изделий  из стали класса А-III  по ГОСТ 3781-82.  Монтажные петли изготовлены из стали класса А-I. Производственные мощности завода ЖБИ ООО «ППТК «ЭНЕРГОСТРОЙ» позволяет расширить номенклатуру выпускаемых железобетонных лотков.

Специалистами ООО «ППТК «ЭНЕРГОСТРОЙ» разработано специальное оборудование, позволяющее изготавливать металлокаркасы для лотков, соответствующие требованиям стандарта.

Качество изделий гарантируется благодаря наличию собственной строительной лаборатории, производящей проверку и контроль всех составляющих железобетонных изделий, а так же испытания готовой продукции.

Каждая партия производимой нами продукции проходит контроль качества в лабораторных условиях, маркируется соответственно Серии 3.006.1-8. На каждую партию выдается паспорта качества с указанием технических и лабораторных  данных. При покупке железобетонных изделий, клиенту выдается паспорт качества на данный товар с указанием названия Организации Заказчика.

   На складах Лотки каналов ЛК 300.60.45-2 хранятся штабелями не более трех ярусов. Для складирования необходимы деревянные прокладки между штабелями. Погрузочно-разгрузочные работы выполняют при помощи крана или автопогрузчика, в основном боковой погрузкой.  Транспортируют ЖБ лотки спецтранспортом. Для предотвращения изделия от сколов и трещин при транспортировке укладывают между лотками деревянные бруски. Поднимают изделия плитой вверх.

При формировании заявки на бетонные лотки необходимо учитывать многообразие размеров и маркировок данного изделия. Во избежание несоответствий, просим Вас корректно составлять заявку, указывая подробно все параметры изделия, а также серии и прочую дополнительную информацию.

    Купить лотки каналов ЛК оптом и в розницу можно на сайте через удобную форму онлайн заказапозвонив нашим менеджерам (смотрите контакты), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

Являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальные цены на лотки каналов ЛК. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области и республике Крым.
