Плита опорная ОП-1к

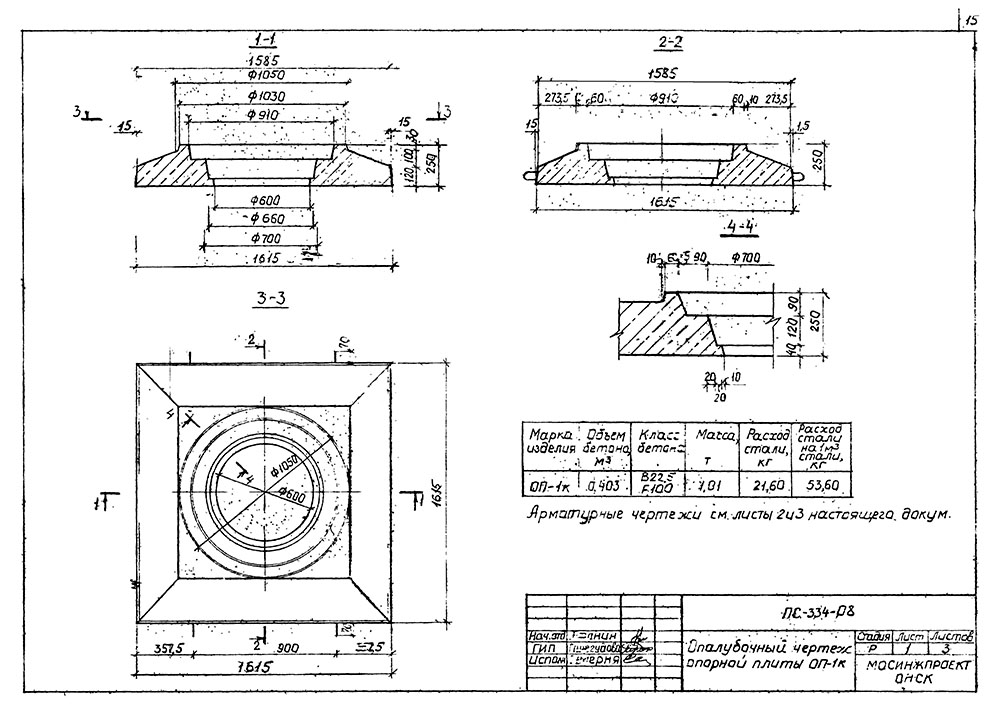

Плита опорная ОП-1к (1,615х1,615х0,25), альбом ПС-334

Опорная плита колодца ОП-1К – это готовый элемент конструкции, используемый для равномерного распределения нагрузки от колодца на грунт и предотвращения разрушения дорожного покрытия вокруг него. Часто при строительстве колодцев вместо опорных колец применяют именно плиты ОП-1К. На дорогах с интенсивным движением рекомендуется использовать опорные плиты, чтобы избежать деформации асфальта. При выборе всех элементов колодца (плит, колец, днища) важно, чтобы они соответствовали одному размеру.

Характеристика:

• Длинна: 1615 мм.
• Ширина: 1615 мм.
• Высота: 250 мм.
• Вес: 1010 кг.
• ГОСТ, Серия: альбом ПС-334
• Объем бетона: 0,403 м3
• Геометрический объем: 0,6521 м3

Опорные плиты производятся в круглой и прямоугольной формах для установки люков и решеток водостока. Они также надежно закрывают шахту колодца, предотвращая попадание людей и животных внутрь. Для изготовления ОП-1К используется тяжелый бетон и арматурная сталь.

Разновидности:

ОП-1К – укороченная плита для колодцев, используется при небольших нагрузках на дорогу. Имеет круглое отверстие для канализационного люка.
ОП-1Д – удлиненная плита для умеренных нагрузок на дорожное полотно. Оснащена прямоугольным отверстием для решетки, подходит для обустройства слива воды.
УОП-6 – усиленная плита для трасс, изготавливается с обечайкой или без нее. Выдерживает нагрузку до 10 тонн. Обработан антисолевым составом для защиты от химреагентов и гидроизоляцией для защиты от влаги.

Обечайка люка (или корпус люка) – поверхность, на которую устанавливается крышка люка. Бывает круглой, квадратной и прямоугольной формы.

Монтаж:

Опорная плита устанавливается на подготовленную песчано-цементную подушку. Допускается установка на бетонное или железобетонное основание.

Перед установкой необходимо очистить поверхность, чтобы между плитой и днищем не было посторонних предметов. Для выравнивания уровня или создания уклона на плиту наносят дополнительный слой бетона.

Крепление колодца к плите осуществляется анкерными болтами. Отверстия для болтов делают на месте после установки колодца. Важно плотно затянуть все болты, чтобы исключить смещение колодца в процессе эксплуатации.

Для удобства монтажа опорные плиты снабжены петлями, облегчающими установку и разгрузку. Антикоррозийная обработка обеспечивает устойчивость к агрессивным средам.

Конструкция и область применения:

Опорные плиты применяются не только на дорогах, но и при строительстве железных дорог, зданий и мостов.

Для производства опорных плит используется тяжелый бетон класса В15 (М200), который обеспечивает прочность на длительный срок эксплуатации. Благодаря этому плиты устойчивы к разрушению и деформации при контакте с грунтовыми водами и агрессивными веществами.

Для повышения морозостойкости в бетон добавляют щебень и песок, что позволяет выдерживать до 100 циклов замораживания.

Маркировка и контроль качества:

Качество контролируется на всех этапах производства. Обязательно наличие технического паспорта с указанием даты изготовления, марки бетона, результатов испытаний.

Изделие маркируется специальной буквенно-цифровой кодировкой, отражающей тип плиты, размерные характеристики. Например, условное обозначение «ОП-1к» расшифровывается следующим образом:

• ОП – опорная плита;
• 1 – первый типоразмер;
• к – длина основания 16 дм.

Ключевое значение для надежной работы колодца имеет качество опорной плиты ОП 1 к. Поэтому к материалам, используемым в производстве, и к самому процессу создания этих стройматериалов предъявляются строгие требования. В соответствии с действующим стандартом Альбом ПС-334, эти плиты должны быть сделаны из бетона класса В22,5 с водонепроницаемостью W6 и морозостойкостью F100. Армирование выполняется стальными каркасами (сталь класса A-I и A-III), соединяемыми точечной сваркой. Для защиты от коррозии металлические элементы обрабатываются специальными составами.

Производство железобетонных плит происходит в стальных формах, обеспечивая точное соблюдение размеров и практически идеальную геометрию готовой продукции. Контроль качества материалов обеспечивается приемочными испытаниями, в ходе которых плиты с любыми дефектами отбраковываются.

Транспортировка и хранение:

Хранение элементов колодцев осуществляется на крытых складах, рассортированными по видам и с четкой маркировкой. Плиты ОП 1 к укладываются горизонтально друг на друга с использованием прокладок необходимой толщины. Высота штабелей не должна превышать шести ярусов, а между ними необходимы проходы для доступа техники.

Погрузка и разгрузка изделий осуществляется только за строповые петли. При транспортировке на стройплощадку каждая плита должна быть надежно закреплена в кузове стальными лентами или проволокой. Данные плиты доставляются потребителю вместе с другими элементами стандартного проекта.

Заключение:

На автотрассах с постоянной механической нагрузкой рекомендуется сделать выбор в пользу установки опорной плиты ОП-1к, чтобы предотвратить деформацию дорожного полотна. Опорные плиты ОП-1К,  являются важными элементами современных строительных технологий, помогающими создавать надежные и функциональные инженерные системы. Их высокие технические характеристики, легкость монтажа и долговечность делают эти изделия востребованными в различных отраслях строительства и инфраструктуры.

Приобретение:

Плиту опорную ОП-1к (1,615х1,615х0,25), альбом ПС-334 - можно приобрести на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам (смотрите контакты), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

ООО " ППТК " Энергострой", являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальные цены на Плиты опорные ОП-1к (1,615х1,615х0,25), альбом ПС-334. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области. В другие регионы по договоренности.
