Перемычка 8ПП 25-8

 Плитная перемычка 8 ПП 25-8 (2,46х0,38х0,19), серия 1.038.1-1, выпуск 5, ГОСТ 948-2016- это прямоугольная железобетонная плита.

Характеристики:

Длина: 2460 мм.
Ширина: 380 мм.
Высота: 190 мм.
Вес: 444 кг.

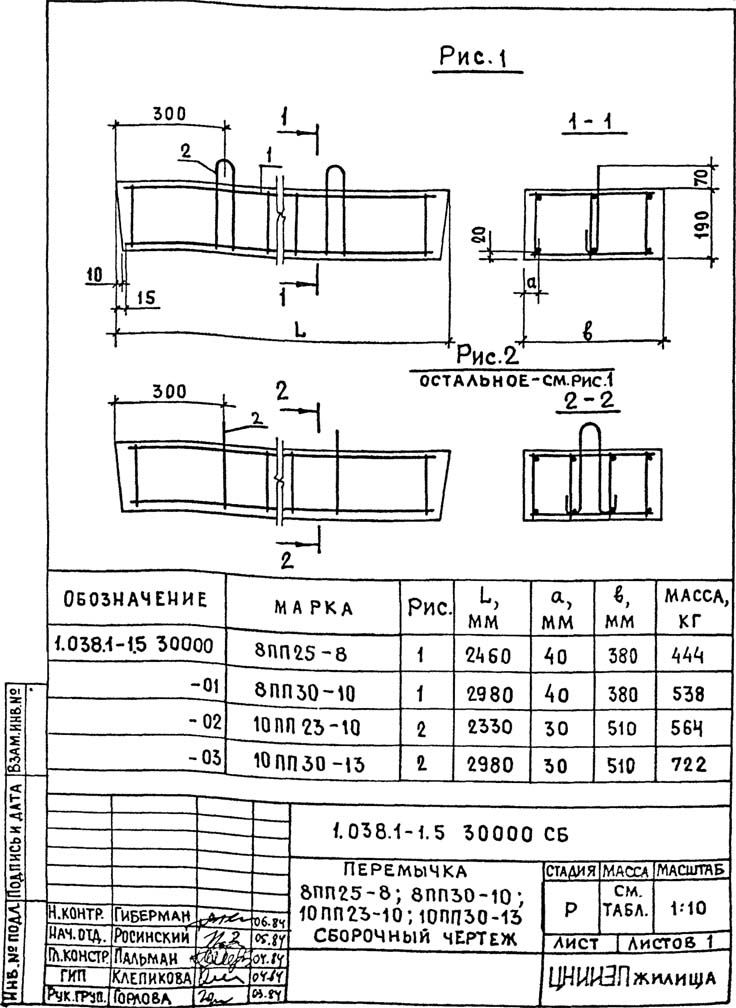

Серия 1.038.1-1, выпуск 5, ГОСТ 948-2016
Объем бетона: 0,178 м3
Геометрический объем: 0,1776 м3

Применение:

Железобетонная плитная перемычка-это по сути, прямоугольная плита из бетона, незаменимый элемент в строительстве жилых зданий и сооружений. Основная функция плитной перемычки – перекрытие оконных и  дверных проемов, надежное распределение нагрузки от вышележащих конструкций на несущие стены.
Рассмотрим подробнее изделие, обозначенное как перемычка 8 ПП 25-8. Эта конкретная перемычка рассчитана на нагрузку до 7600 кгс/м, включающую в себя вес самой перемычки и вес кирпичной или каменной кладки, которую она поддерживает в несущих стенах. Плитные элементы маркировки 8 ПП 25-8 изготовленные по серии 1.038.1-1, выпуск 5, ГОСТ 948-2016 могут быть использованы при обустройстве несущих стен. Перераспределение этой нагрузки на простенки – ключевая задача данной конструкции. Перемычка 8ПП 25-8 предназначена для стен толщиной 88 миллиметров (стандартная толщина кирпичной кладки). Плитные перемычки этого типа используются для перекрытия проемов шириной от 1,2 до 2,8 метров. В отдельных случаях их применяют даже в конструкциях балконов. При проектировании и строительстве необходимо тщательно выбирать тип перемычки в зависимости от её предполагаемого использования и нагрузок, которые она будет воспринимать. Неправильный выбор может привести к снижению прочности и долговечности всей конструкции.

Производство:

Для обеспечения необходимой прочности и долговечности, перемычка 8ПП 25-8 изготавливается из тяжелого бетона марки В15 (М200).Этот бетон характеризуется высокой прочностью на сжатие, жесткостью и устойчивостью к образованию трещин. Все параметры производства строго регламентируются ГОСТ 948-2016, а проектные решения – серией 1.038.1-1, выпуск 5, специально разработанной для стен жилых домов шириной 88 мм. Обратим внимание на то, что именно этот выпуск серии регулирует размеры и характеристики перемычек для данного типа стен. Армирование перемычки осуществляется с помощью плоских стальных каркасов класса AIII – ненапряженной арматуры. Эти каркасы, заложенные в нижней части изделия, повышают его прочность и несущую способность. Масса одной такой перемычки 8ПП 25-8 составляет 444 кг.  Для удобства подъема и установки, вместо традиционных монтажных петель, перемычки могут изготавливаться со специальными строповочными отверстиями, предназначенными для работы с подъемными механизмами и захватными устройствами. Особо прочные перемычки, усиленные за счет увеличенных выпусков арматуры и дополнительных закладных деталей, предназначены для использования в районах с высокой сейсмической активностью – 7 баллов и выше.  Это подчеркивает важность правильного выбора конструктивных элементов при строительстве в сейсмически опасных зонах. Бетонная перемычка – несгораемый материал, что подтверждается ее пределом огнестойкостиь в 1 час. Морозостойкость бетона может варьироваться от F50 до F500 в зависимости от климатических условий и проектных требований конкретного объекта. Это обеспечивает долговечность конструкции даже в суровых климатических условиях. Интересной особенностью является возможность изготовления перемычек 8ПП 25-8 с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани могут быть меньше размеров верхней. Разница может достигать 20 мм в длину и 8 мм в ширину. Это технологическое решение позволяет улучшить сцепление перемычки со стеной и более точно вписать ее в проем.Все размеры и характеристики детально прописаны в проектных чертежах, доступных в соответствующей серии проектов. Таким образом, железобетонная плитная перемычка 8ПП 25-8 – это прочный, надежный и технологичный элемент строительных конструкций, гарантирующий долговечность и безопасность зданий.
Правильный подбор перемычек с учетом всех параметров залог качественного и безопасного строительства. Важно обратить внимание на соответствие всех характеристик перемычки требованиям проектной документации и действующим нормативным документам.

Маркировка железобетонных перемычек: это сложная система кодирования, призванная обеспечить полную и однозначную идентификацию изделия, учитывая его конструктивные особенности, прочностные характеристики и условия эксплуатации. Система цифробуквенного обозначения, используемая в маркировке, позволяет быстро определить ключевые параметры каждой конкретной перемычки. Рассмотрим подробнее структуру маркировки:

Плитная перемычка 8ПП 25-8:

•  8 – порядковый номер поперечного сечения железобетонного изделия;
•  ПП – Плитная перемычка, тип элемента;
•  25 – длина, величина указывается в дц.;
•  8 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

Дополнительно могут быть указаны следующие параметры:
"П" – наличие строповочных петель в изделии;
"А" – анкерные выпуски, для крепления балконов;
"С" - сейсмоустойчивые прочные перемычки.
Первая цифра указывает на порядковый номер поперечного сечения перемычки, железобетонного изделия,определяющий ее геометрические размеры. Этот номер связан с каталогом типоразмеров, где каждому номеру соответствует специфический набор ширины, высоты и других параметров сечения. Следующая часть маркировки –  обозначение типа перемычки. Например, «ПП» указывает на то, что перед нами плитная перемычка, в отличие от, скажем, брусковых или других типов. После обозначения типа следует число, представляющее собой длину перемычки, округленную до целого дециметра. Эта информация критически важна для правильного проектирования и монтажа конструкции. Следующий блок маркировки содержит информацию о несущей способности перемычки. Здесь указывается расчетная нагрузка, выраженная в килоньютонах на метр (кН/м). Это значение определяет максимально допустимую нагрузку, которую может выдержать перемычка без риска разрушения. Далее в маркировке указывается класс напрягаемой арматуры. Класс арматуры характеризует ее прочность и деформационные свойства, что напрямую влияет на прочностные характеристики всей перемычки. Наличие монтажных петель (обозначается буквой «П») и анкерных выпусков для балконов (обозначается буквой «А») также указывается в маркировке. Эти детали существенно упрощают монтаж и крепление конструкции. Для зданий, расположенных в сейсмически активных зонах (с расчетной сейсмичностью 7 баллов и более), в маркировку добавляется индекс «С», обозначающий стойкость перемычки к сейсмическим воздействиям. Это позволяет выбрать перемычки с необходимым уровнем прочности и устойчивости к динамическим нагрузкам. В случае, если перемычка будет эксплуатироваться в агрессивной среде (например, в условиях повышенной влажности или химического воздействия), маркировка дополняется информацией о степени плотности бетона. «П» обозначает повышенную плотность, а «О» – особую плотность, обеспечивающую повышенную защиту от внешних воздействий. Маркировка наносится на торцевую или верхнюю сторону перемычки, что обеспечивает хорошую видимость и доступность информации. Важно отметить, что из- за лежащей внутри арматуры необходимо четко обозначать верхнюю и нижнюю стороны перемычки, чтобы избежать ошибок при установке. Неправильная установка может привести к снижению несущей способности и даже разрушению конструкции.

Контроль качества:

Контроль качества железобетонных перемычек является критически важным этапом производства. Каждое изделие проходит строгий контроль качества в соответствии с ГОСТ 948-2016 серия 1.038.1-1 выпуск 5, включающий проверку геометрических размеров, прочности бетона и на наличия дефектов. Только после успешного прохождения всех проверок изделие допускается к продаже.Приемо-сдаточный контроль включает в себя ряд обязательных проверок. Оценивается прочность бетона с помощью специальных методов, соответствие использования арматуры и закладных изделий проектным спецификациям, толщина защитного слоя бетона над арматурой, наличие и ширина технологических трещин. Наличие трещин в железобетонных перемычках строго регламентируется. Так, для перемычек типа 8ПП 23-7 трещины не допускаются, кроме едва заметных глазом трещин усадки и обжатия бетона, ширина которых не должна превышать 0,1 мм. Все эти проверки гарантируют высокое качество и надежность изделий, что является залогом безопасности и долговечности строительных конструкций.

Складирование и транспортировка:

Железобетонные плитные перемычки, хранятся и транспортируются в стопках . Для хранения и перевозки перемычки укладываются  в штабеля высотой не более 2 метров. Между железобетонными перемычками прокладывается деревянные бруся (не менее 25 мм толщиной). Прокладочный материал укладывается по концам перемычек строго один над другим.

Приобретение:

Плитные перемычки 8 ПП 25-8 (2,46х0,38х0,19), серия 1.038.1-1, выпуск 5 можно приобрести на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам ( смотрите контакты ), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.
ООО " ППТК " Энергострой", являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальную цену на плитную перемычку 8 ПП 25-8 (2,46х0,38х0,19), серия 1.038.1-1, выпуск 5, ГОСТ 948-2016. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области.
